眾所周知，雖然鋰離子電池已經(jīng)被廣泛應(yīng)用，但是鋰資源的XI缺性迫使人們不得不去探索替代品。這其中，鈉離子電池被認為是有希望的替代品。然而，Na+的大半徑(1.02 ?)容易引起電極材料的體積膨脹、碎裂和鈉離子在負極材料中的不可逆輸運，導(dǎo)致電極材料的破壞，循環(huán)穩(wěn)定性差，速率性能不理想。因此，探索合適的負極材料以加速鈉離子電池的商業(yè)應(yīng)用勢在必行。

   近日，華中科技大學(xué)高義華團隊通過原位透射電鏡研究了氧化銻納米帶的形貌、結(jié)構(gòu)演化、電化學(xué)反應(yīng)和力學(xué)性能。研究中，Sb2O3納米帶展現(xiàn)了超快固化速率，并經(jīng)歷了嵌層反應(yīng)生成NaxSb2O3、轉(zhuǎn)化反應(yīng)生成Sb和合金化反應(yīng)生成NaSb三個階段的固化反應(yīng)。這些研究為通過合理設(shè)計提高鈉離子電池電化學(xué)性能和力學(xué)性能提供了理論依據(jù)。相關(guān)研究成果以“Investigations on the Electrochemical and Mechanical Properties of Sb2O3 Nanobelts by In Situ Transmission Electron Microscopy”為題發(fā)表在國際期刊Small Methods上。博士生鄭一帆為文章的D一作者，高義華教授與張智副教授為共同通訊作者。

原文鏈接：https://doi.org/10.1002/smtd.202101416.

圖1 原位實驗方法

    該實驗利用澤攸科技的PicoFemto?原位TEM-STM電學(xué)測量系統(tǒng)在透射電鏡內(nèi)搭建了鈉離子電池原位測試平臺，不僅原位測試了電池的電化學(xué)性能，還利用樣品桿自帶的三維機械手探索了Sb2O3納米帶的機械性能。

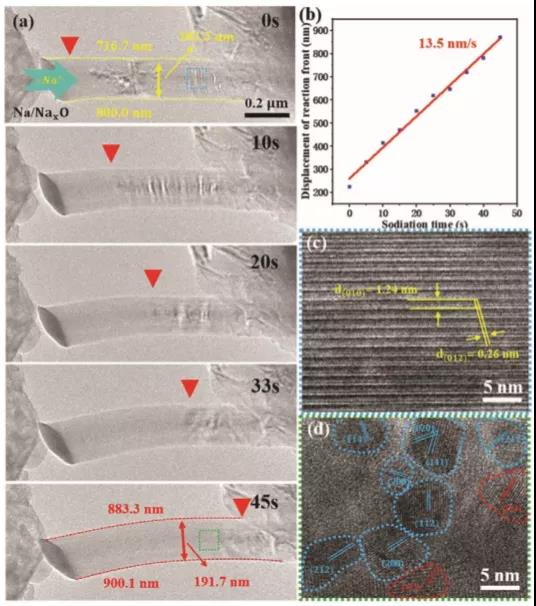

圖2 原位觀測電池充放電過程

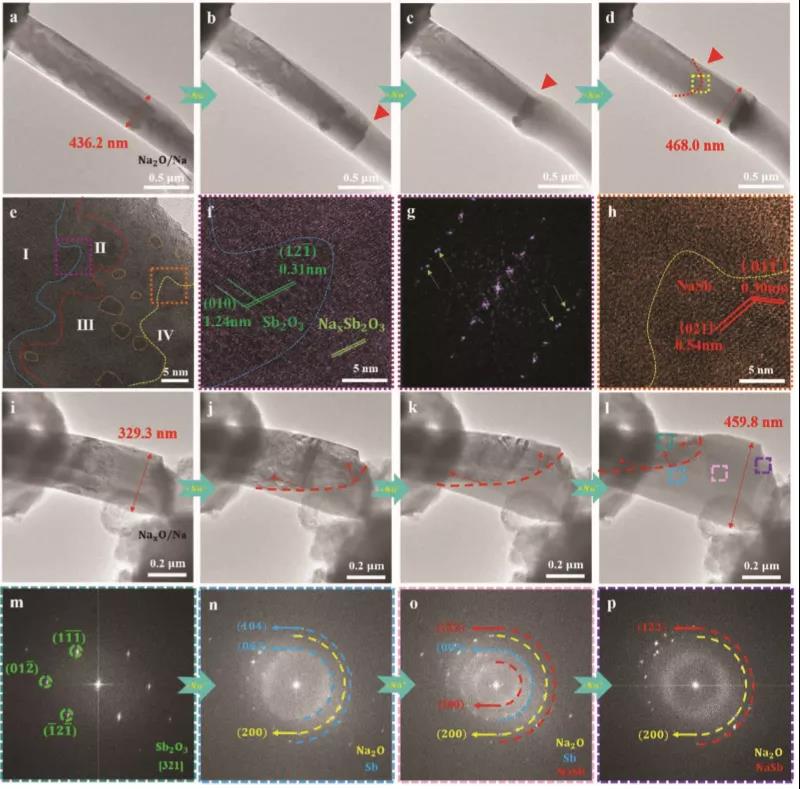

圖3 納化過程中的高分辨結(jié)構(gòu)表征

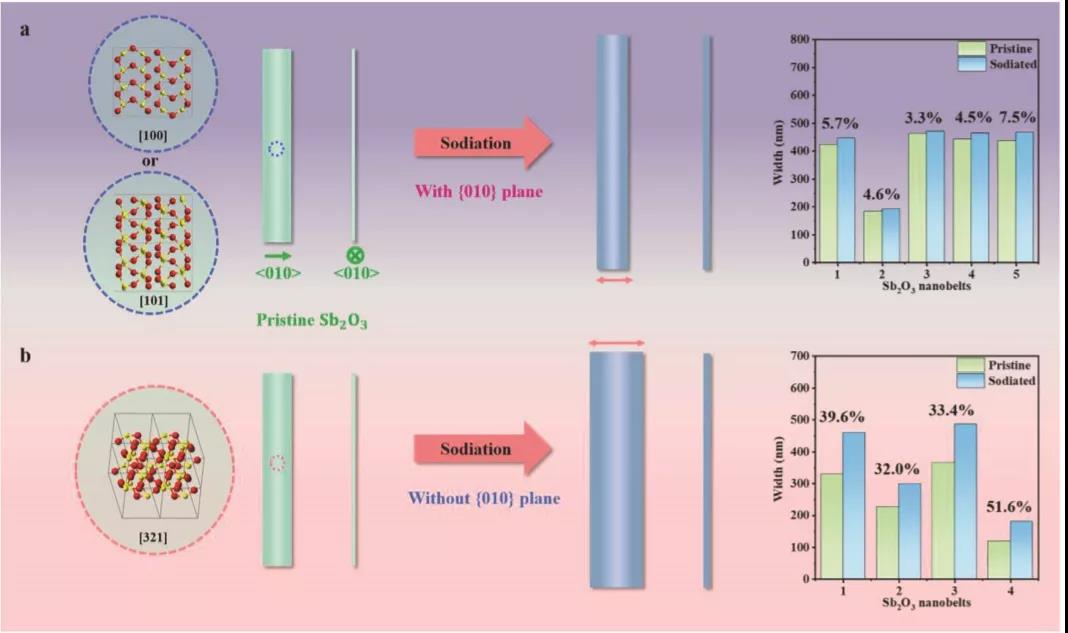

圖4 納化機理示意圖

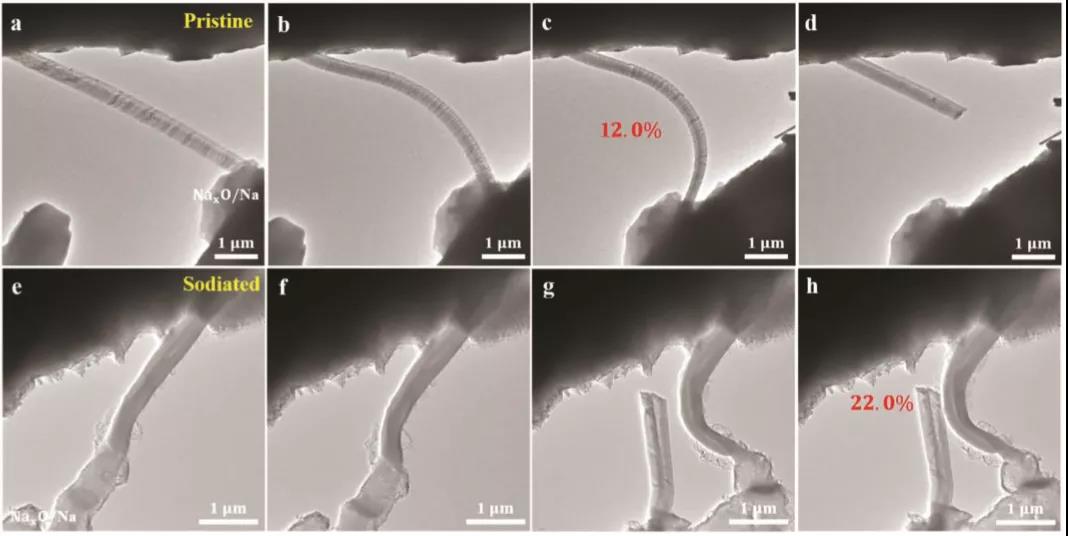

圖5 原位機械性能表征

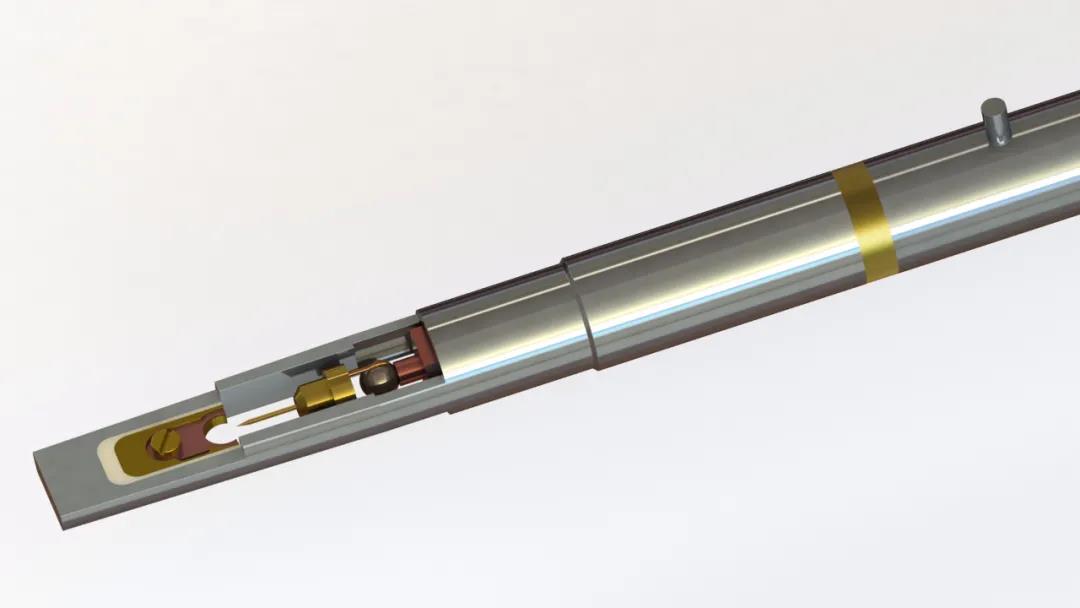

圖6 實驗中使用的原位樣品桿
